RF-F-20W, RF-F-30W, RF-F-60W
RAYFINE TECH

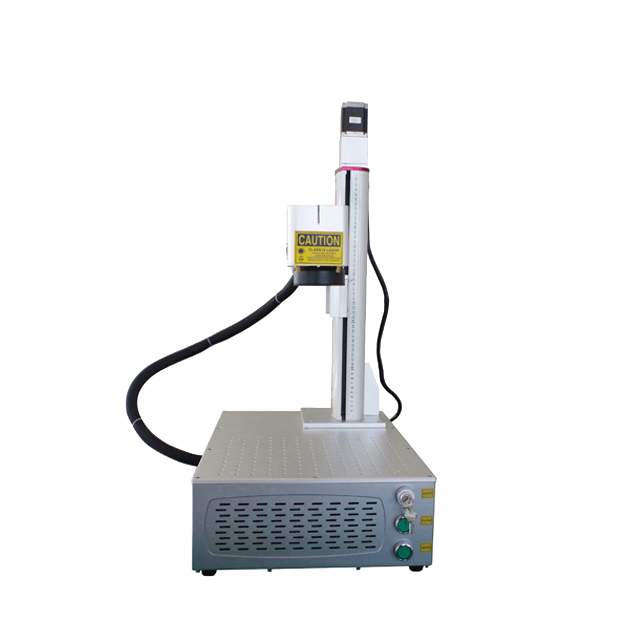

JPT LP 20W 30W 60W พกพาขนาดกะทัดรัด เครื่องทำเครื่องหมายเลเซอร์ไฟเบอร์พร้อมแกน Z แบบมอเตอร์
JPT LP Series เลเซอร์ไฟเบอร์พัลส์ใช้ประโยชน์จากการกำหนดค่าเครื่องขยายเสียง Master Oscillator Power (MOPA) และแสดงประสิทธิภาพของเลเซอร์ที่ยอดเยี่ยมรวมถึงระดับสูงของความสามารถในการควบคุมการสร้างพัลส์แบบชั่วคราว เมื่อเปรียบเทียบกับเทคโนโลยีการสลับ Q, LP Series Fiber Laser มีความยืดหยุ่นมากขึ้นรองรับการปรับความถี่ที่กว้างขึ้นและการควบคุมที่แม่นยำยิ่งขึ้น เมื่อเทียบกับเลเซอร์ไฟเบอร์ JPT M Series การกำหนดค่า MOPA ใช้การชดเชยพัลส์ซึ่งช่วยให้การเปลี่ยนรูปแบบขั้นต่ำของพัลส์ดังนั้นจึงทำให้พลังสูงสุดของเลเซอร์เส้นใยสูงขึ้น
JPT LP แหล่งกำเนิดไฟเบอร์เลเซอร์ ข้อดีของแอปพลิเคชัน:
- การทำเครื่องหมายปุ่มกดซิลิโคน
- การแกะสลักโลหะลึก
- การประมวลผลการแปรรูปพื้นผิวโลหะ
- การประมวลผลสายความถี่สูง

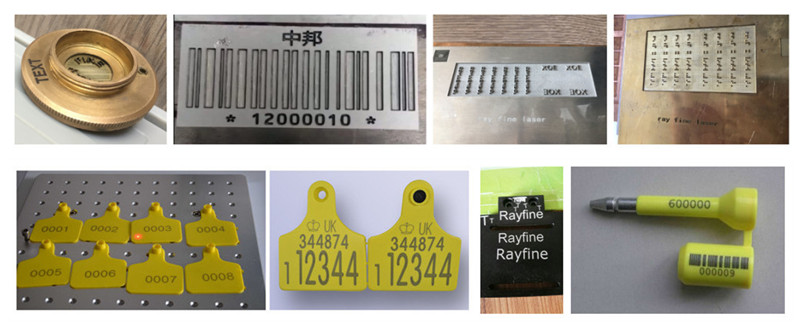

ตัวอย่าง:
JPT LP 20W 30W 60W พกพาขนาดกะทัดรัด เครื่องทำเครื่องหมายเลเซอร์ไฟเบอร์พร้อมแกน Z แบบมอเตอร์
JPT LP Series เลเซอร์ไฟเบอร์พัลส์ใช้ประโยชน์จากการกำหนดค่าเครื่องขยายเสียง Master Oscillator Power (MOPA) และแสดงประสิทธิภาพของเลเซอร์ที่ยอดเยี่ยมรวมถึงระดับสูงของความสามารถในการควบคุมการสร้างพัลส์แบบชั่วคราว เมื่อเปรียบเทียบกับเทคโนโลยีการสลับ Q, LP Series Fiber Laser มีความยืดหยุ่นมากขึ้นรองรับการปรับความถี่ที่กว้างขึ้นและการควบคุมที่แม่นยำยิ่งขึ้น เมื่อเทียบกับเลเซอร์ไฟเบอร์ JPT M Series การกำหนดค่า MOPA ใช้การชดเชยพัลส์ซึ่งช่วยให้การเปลี่ยนรูปแบบขั้นต่ำของพัลส์ดังนั้นจึงทำให้พลังสูงสุดของเลเซอร์เส้นใยสูงขึ้น
JPT LP แหล่งกำเนิดไฟเบอร์เลเซอร์ ข้อดีของแอปพลิเคชัน:
- การทำเครื่องหมายปุ่มกดซิลิโคน
- การแกะสลักโลหะลึก
- การประมวลผลการแปรรูปพื้นผิวโลหะ
- การประมวลผลสายความถี่สูง
ตัวอย่าง:
คุณสมบัติ:
1. JPT LP MOPA เลเซอร์พร้อมระยะเวลาพัลส์ปรับได้ด้วยคุณภาพลำแสงเลเซอร์ที่ดีที่สุด
2. ขนาดเล็กโครงสร้างหน่วยหนึ่งและการทำงานที่ใช้งานง่าย
3. จุดสีแดงสองเท่าและแกน Z มอเตอร์ง่ายกว่าที่จะได้รับโฟกัส
4. การบำรุงรักษาปลอดและใช้ชีวิตยาวนาน 100,000 ชั่วโมงด้วยการรับประกัน 3 ปี
5. ชิ้นส่วนไฟฟ้าที่มีคุณภาพ
6. หัวสแกนดิจิตอลคุณภาพดีที่สุด
7. โปรแกรมควบคุม EZCAD ของแท้เข้ากันได้กับ Win7/Win8/Win10
คุณสมบัติ:
1. JPT LP MOPA เลเซอร์พร้อมระยะเวลาพัลส์ปรับได้ด้วยคุณภาพลำแสงเลเซอร์ที่ดีที่สุด
2. ขนาดเล็กโครงสร้างหน่วยหนึ่งและการทำงานที่ใช้งานง่าย
3. จุดสีแดงสองเท่าและแกน Z มอเตอร์ง่ายกว่าที่จะได้รับโฟกัส
4. การบำรุงรักษาปลอดและใช้ชีวิตยาวนาน 100,000 ชั่วโมงด้วยการรับประกัน 3 ปี
5. ชิ้นส่วนไฟฟ้าที่มีคุณภาพ
6. หัวสแกนดิจิตอลคุณภาพดีที่สุด
7. โปรแกรมควบคุม EZCAD ของแท้เข้ากันได้กับ Win7/Win8/Win10
แบบอย่าง | rf-f-20W | rf-f-30w | RF-F-30w | RF-F-60W |
แหล่งกำเนิดไฟเบอร์เลเซอร์ (แบรนด์ JPT) | YDFLP-20-LP1+ -S | YDFLP-30-LP1+ -S | ydflp-30w-lp1+ -l1 | ydflp-60w-lp1+ -l1 |
กำลังขับ | > 20W | > 30W | > 30W | > 60W |
คุณภาพลำแสงเลเซอร์ M2 | <1.3 | <1.3 | <1.8 | <1.8 |
พลังงานชีพจรเดียวสูงสุด | 0.8MJ | 0.8MJ | 1.2MJ | 1.2MJ |
เต็มพลังr ความถี่พิสัย | 25 ~ 400khz | 37 ~ 400khz | 25 ~ 400khz | 50 ~ 400khz |
ช่วงการปรับความถี่ | 1-400khz | 1-400khz | 1-400khz | 1-400khz |
ระยะเวลาชีพจร | 200ns | 200ns | 200ns | 200ns |
ความยาวคลื่นกลาง | 1064nm | |||
ประเภทการระบายความร้อน | ระบายความร้อนด้วยอากาศ | |||
พื้นที่ทำเครื่องหมาย | 110*110 มม.(ไม่จำเป็น) | |||
วิธีรับโฟกัส | จุดสีแดงสองจุด | |||
ครั้งหนึ่งทำเครื่องหมายความลึก | 0.03-0.08 มม. | |||
ความเร็วในการทำเครื่องหมาย | 8000mนางสาว | |||
ทำซ้ำความถูกต้อง | <20μราด | |||
นาที. ความกว้างเชิงเส้น | 0.01 มม. | |||
นาที. ขนาดตัวละคร | 0.2 มม. | |||
แรงดันไฟฟ้า | AC220/110V ± 10%50/60Hz | |||
โปรแกรมควบคุม | ของแท้ EZ-CAD(bjjcz)ระบบควบคุม เข้ากันได้กับ win7/8/10 | |||
อุณหภูมิการทำงาน | 0 ~ 40 ℃ |
แบบอย่าง | rf-f-20W | rf-f-30w | RF-F-30w | RF-F-60W |
แหล่งกำเนิดไฟเบอร์เลเซอร์ (แบรนด์ JPT) | YDFLP-20-LP1+ -S | YDFLP-30-LP1+ -S | ydflp-30w-lp1+ -l1 | ydflp-60w-lp1+ -l1 |
กำลังขับ | > 20W | > 30W | > 30W | > 60W |
คุณภาพลำแสงเลเซอร์ M2 | <1.3 | <1.3 | <1.8 | <1.8 |
พลังงานชีพจรเดียวสูงสุด | 0.8MJ | 0.8MJ | 1.2MJ | 1.2MJ |
เต็มพลังr ความถี่พิสัย | 25 ~ 400khz | 37 ~ 400khz | 25 ~ 400khz | 50 ~ 400khz |
ช่วงการปรับความถี่ | 1-400khz | 1-400khz | 1-400khz | 1-400khz |
ระยะเวลาชีพจร | 200ns | 200ns | 200ns | 200ns |
ความยาวคลื่นกลาง | 1064nm | |||
ประเภทการระบายความร้อน | ระบายความร้อนด้วยอากาศ | |||
พื้นที่ทำเครื่องหมาย | 110*110 มม.(ไม่จำเป็น) | |||
วิธีรับโฟกัส | จุดสีแดงสองจุด | |||
ครั้งหนึ่งทำเครื่องหมายความลึก | 0.03-0.08 มม. | |||
ความเร็วในการทำเครื่องหมาย | 8000mนางสาว | |||
ทำซ้ำความถูกต้อง | <20μราด | |||
นาที. ความกว้างเชิงเส้น | 0.01 มม. | |||
นาที. ขนาดตัวละคร | 0.2 มม. | |||
แรงดันไฟฟ้า | AC220/110V ± 10%50/60Hz | |||
โปรแกรมควบคุม | ของแท้ EZ-CAD(bjjcz)ระบบควบคุม เข้ากันได้กับ win7/8/10 | |||
อุณหภูมิการทำงาน | 0 ~ 40 ℃ |
1. คำแนะนำแบบหมุน: ใช้สำหรับการทำเครื่องหมายพื้นผิวโค้ง
2. WorkTable 2d:
X Y Axis Adjustable WorkTable สามารถเคลื่อนไหวตำแหน่งที่เล็กมากของชิ้นงานผ่านการปรับ WorkTable
ดังนั้นหากตำแหน่งงานชิ้นงานต้องการการเคลื่อนไหวที่เล็กมากเราไม่จำเป็นต้องย้ายชิ้นงานเพียงเพื่อปรับไฟล์
Worktable โดย Handle ของแกน x และ y
3.หมุน worktable:พกชิ้นงานทำเครื่องหมายและในเวลาเดียวกันการหมุนเพื่อให้ได้การทำเครื่องหมายหลายมุมมุมการหมุนสามารถตั้งค่าตามความต้องการของคุณโดยพลการ
4.Goggles:ปกป้องดวงตาของคุณ
5.LENS:การดูแลการทำงานสามารถเป็น 70x70mm/110x110mm/150x150mm/200x200mm/300x300mm สำหรับตัวเลือก
เราสามารถเลือกเลนส์ขนาดที่แตกต่างกันในเครื่องเดียวสำหรับงานที่แตกต่างกัน
6. ตำแหน่งกล้องถ่ายรูป:
เราสามารถเห็นชิ้นงานในซอฟต์แวร์ผ่านกล้อง
จากนั้นเราสามารถตั้งค่าจุดทำเครื่องหมายผ่านซอฟต์แวร์บนรูปภาพจากนั้นเราไม่จำเป็นต้องย้ายชิ้นงานเพื่อค้นหาสถานที่ทำเครื่องหมาย
นั่นหมายถึงการวาดที่นั่นทำเครื่องหมายที่นั่น
7. สายพาน conveyor:สำหรับการทำเครื่องหมายปากกา
8. โฟกัส AUTO:
เมื่อเราทำเครื่องหมายชิ้นงานที่มีความสูงแตกต่างกันตัวแปลงสัญญาณการกระจัดสามารถรับรู้ถึงความสูงของชิ้นงานโดยอัตโนมัติ
จากนั้นเครื่องจะขึ้นและลงหัวเลเซอร์ด้วยตัวเอง
ไม่จำเป็นต้องขยับเลเซอร์หัวขึ้นและลงด้วยมือเมื่อทำเครื่องหมายชิ้นงานที่มีความสูงแตกต่างกัน
9.3d Dynamic Focus:
ส่วนใหญ่ USD สำหรับการทำเครื่องหมายบนพื้นผิวโค้ง;
การทำเครื่องหมายบรรเทา; การทำเครื่องหมาย 3 มิติ
1. คำแนะนำแบบหมุน: ใช้สำหรับการทำเครื่องหมายพื้นผิวโค้ง
2. WorkTable 2d:
X Y Axis Adjustable WorkTable สามารถเคลื่อนไหวตำแหน่งที่เล็กมากของชิ้นงานผ่านการปรับ WorkTable
ดังนั้นหากตำแหน่งงานชิ้นงานต้องการการเคลื่อนไหวที่เล็กมากเราไม่จำเป็นต้องย้ายชิ้นงานเพียงเพื่อปรับไฟล์
Worktable โดย Handle ของแกน x และ y
3.หมุน worktable:พกชิ้นงานทำเครื่องหมายและในเวลาเดียวกันการหมุนเพื่อให้ได้การทำเครื่องหมายหลายมุมมุมการหมุนสามารถตั้งค่าตามความต้องการของคุณโดยพลการ
4.Goggles:ปกป้องดวงตาของคุณ
5.LENS:การดูแลการทำงานสามารถเป็น 70x70mm/110x110mm/150x150mm/200x200mm/300x300mm สำหรับตัวเลือก
เราสามารถเลือกเลนส์ขนาดที่แตกต่างกันในเครื่องเดียวสำหรับงานที่แตกต่างกัน
6. ตำแหน่งกล้องถ่ายรูป:
เราสามารถเห็นชิ้นงานในซอฟต์แวร์ผ่านกล้อง
จากนั้นเราสามารถตั้งค่าจุดทำเครื่องหมายผ่านซอฟต์แวร์บนรูปภาพจากนั้นเราไม่จำเป็นต้องย้ายชิ้นงานเพื่อค้นหาสถานที่ทำเครื่องหมาย
นั่นหมายถึงการวาดที่นั่นทำเครื่องหมายที่นั่น
7. สายพาน conveyor:สำหรับการทำเครื่องหมายปากกา
8. โฟกัส AUTO:
เมื่อเราทำเครื่องหมายชิ้นงานที่มีความสูงแตกต่างกันตัวแปลงสัญญาณการกระจัดสามารถรับรู้ถึงความสูงของชิ้นงานโดยอัตโนมัติ
จากนั้นเครื่องจะขึ้นและลงหัวเลเซอร์ด้วยตัวเอง
ไม่จำเป็นต้องขยับเลเซอร์หัวขึ้นและลงด้วยมือเมื่อทำเครื่องหมายชิ้นงานที่มีความสูงแตกต่างกัน
9.3d Dynamic Focus:
ส่วนใหญ่ USD สำหรับการทำเครื่องหมายบนพื้นผิวโค้ง;
การทำเครื่องหมายบรรเทา; การทำเครื่องหมาย 3 มิติ
